2017年12月11日

スカイライン センターベアリング交換。

スカイライン 平成3年式 E-HCR32 100,000`
「プロペラシャフトのセンターベアリング交換して」で入庫しました。
超常連さん。
いつも遠くらかご来店頂き、ありがとうございます。

今回ご依頼の部品はコレ。
部品が無くなる(生廃)前に取っておこうと言う事で随分前に注文してありました。
では、作業開始。

付いてる場所はここ。

オーナー氏が心配していたボルト類は特に問題が無いから今回は交換無し。
これは後ろ側

こっちが前。
一応、画像載せておきます。
位置合わせのマーキングをして

はい。
外れました。
プロペラシャフトのリヤ側はセンターベアリング交換では外す必要は無いのですが、「ついでに塗装して」とのご依頼で外しました。
矢印がセンターベアリング。

センターベアリングを外す前に

コンパニオンフランジをプラーで

抜いて
もちろんここでも位相合わせ用のマーキングを忘れない。

ベアリング自体はプレスで抜く。
それにしても、私どうしちゃったんだろう?
思いっきりピンボケ。

無事抜けました。

ベアリングをスッと入れて。

スペーサーに

グリスをたっぷり塗って。

フランジを差して

ナットで

グイグイ締め付ける。
この作業があるから先でグリスを塗っておいた訳です。
奥まで入ったら

トルクレンチで締め付け。
ちなみにトルクは25〜30Kgm

ナットを

ロック。
出来た。

後は塗装。
本当は鈑金部の仕事だけど、「シャシーブラックでいいからマネージャー塗って」と言う訳で

塗ってみました。
一応、ツヤを意識して塗料が垂れる寸前狙いました。
一晩おいて。

取り付け完了。

クラッチミートした時の走り出しが少しジェントルになりました。
私好みのいい感じ。

もうひとつ。
バッテリー交換。

協議の結果、重くなるしオーナー氏の使い方だと大きい容量は不要だろうと判断。
今回容量を少し下げました。

出来上がり。


お問い合わせ 郡司自動車工業






posted by gunji at 21:59| Comment(0) | 日記

2017年12月04日

33GTR クラッチ交換

GTR 平成9年式 E-BCNR33 120,000`
「クラッチ交換して」で入庫しました。
いつもありがとうございます。
今回はATSのカーボンクラッチからニスモのツインプレートクラッチに変更して組み付けます。

元々はプル式のクラッチ装着車なのですが、カーボンクラッチに変更時にプッシュ式に改造しました。
今回はそれを元に戻しつつクラッチ交換します。
なので、矢印のレリーズシリンダーが手前に移動します。
奥がエンジン側。

ではミッションを降ろします。

はい。
無事に降りました。
一瞬でしたね。
画像的にはだけど。

これがプッシュ式の場合の機構で、クラッチペダルを踏むと矢印のレリーズベアリングが手前に移動します。
するとクラッチカバーのダイアフラムスプリングが押されます。
だからプッシュ式。

これがクラッチカバー。
赤丸がレリーズベアリングに押されるところ。
少し減ってるでしょ?
ここを押すことでクラッチが切れます。

これはクラッチディスク。
かな〜り減ってます。
実は加速中2WDから4WDに切り替わるタイミングで滑り出してました。
それでもオーナー氏頑張って騙し騙し乗ってました。

ちなみに、これはカバー側。

これが、次に取り付けるツインプレートクラッチ。
見た目かっこいいけど、付けちゃうと外から見る事が出来ない。
ちょっと残念。

ちなみに、赤丸の所に後から出て来るレリーズベアリングがカシャっとくっ付きます。
クラッチペダルを踏むと赤丸の所が引っ張られる事でクラッチが切れます。

クラッチの当たり面は防錆の為に油が塗られているのでシンナーで念入りに落とします。

矢印ふたつがクラッチディスク。
2枚あるからツインプレート。
フェーシング部が倍になるからより大きい負荷に耐える事が出来ます。
積み上げると

こうなります。

フライホイールを交換。
締め付けトルクは保証書と取り付け説明書を一緒にオーナー氏に渡してしまった為不明。
指定値で締め付けました。

ここにさっき積み上げたクラッチを取り付けます。

ここのトルクも先の理由で不明。
指定値で締め付けました。

このカバーも交換します。

で、こうなります。
矢印がレリーズベアリング。
これとさっきのクラッチカバーの赤丸部分が合体してダイアフラムスプリングを引っ張る。
さて、ミッション側の準備が出来たので載っけます。

はい。
載りました。
レリーズシリンダーが前から後ろに移動したのですが、ごめんなさい撮影の向きを間違えて分かりにくい。
手前がエンジン側です。

ああ、そうだ。
なんでプル式なのかって言うと、機構的にダイアフラムスプリングのレバー比を大きく取る事が出来て、それによってクラッチ操作が軽く出来るから。

出来上がり。



お問い合わせ 郡司自動車工業



posted by gunji at 17:06| Comment(0) | 日記

2017年11月28日

プレミオ 車検

プレミオ 平成14年式 UA-ZZT240 120,000`
「車検して」で入庫しました。
超常連さん。
いつも遠い所からいらして頂きありがとうございます。


まずはオーダーのレックス。

ホントは凄い煙が出てるんですが、画像ではそれ程でもない感じ。

燃料ラインとインジェクターを清掃するための添加剤。

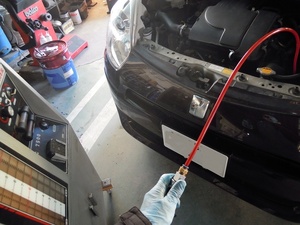

エアコンコンプレッサーの潤滑剤。

さて、点検作業開始。

派手にオイル漏れ。

こっちも。
たどって行くと。

ここ。
タペットカバーパッキンからですね。

リヤブレーキのライニングが随分薄くなってます。
それから、画像無いけどブレーキドラムの当たり面が荒れちゃってるので研磨をお勧めしよう。

と言う事で、見積もりを連絡して作業開始。

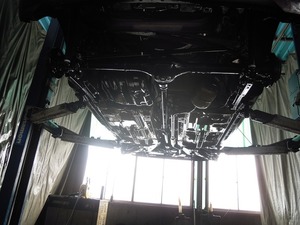

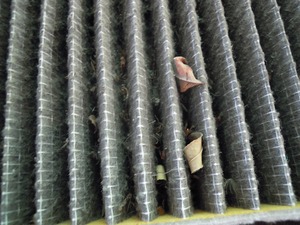

高圧洗浄機できれいにして

冷却水交換。

冷却水注入。

「いろはす」で割る。
と言うのはウソ。
中身は蒸留水。

エンジンオイル交換。

オイル漏れ修理。
タペットカバーを外します。

中々きれいですよ。
ここでオーナー氏からのリクエスト。
オイル交換を怠っているエンジンの画像。
こんなです。

もう少し寄った画像。
少し極端ですが、オイル交換忘れちゃう人はこんなもんです。
今時のエンジンでこれやるとあっという間に壊れます。
確かにひと昔前のエンジンはこんな状態でも構造が割と単純だったからエンジン掛かってた。

シール不良ですね。

でも、念の為ここのワンウェイバルブの点検しておきます。
大丈夫でした。

掃除して

パッキン付けて。
落とさないようにそぉっとエンジンと合体。

あとは復元。

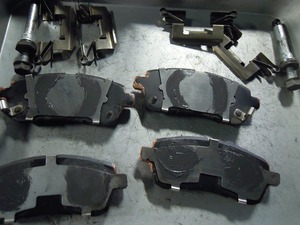

フロントブレーキ。

ブレーキ鳴き対策。
驚く事に標準でこうなってます。
ちょっと残念な対策だと思う。

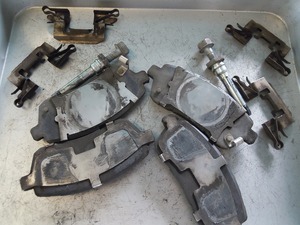

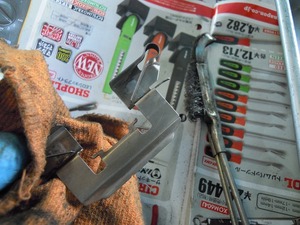

サポートシムを磨いて

満足したらあと3カ所同じように

きれいしなったら

グリスアップ。

そうそう、今年の研修生。
自動車専門学校の生徒さん。
一生懸命手伝ってくれます。
でも、車検にこんな手間掛けてるのウチくらいだから将来の参考にはならない。と、思う。

組み付けて完了。

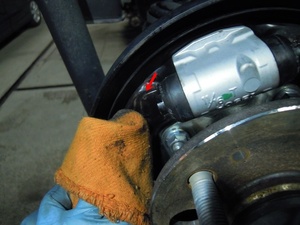

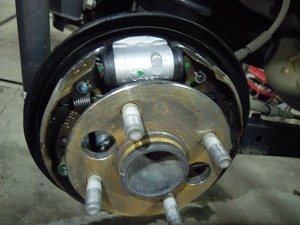

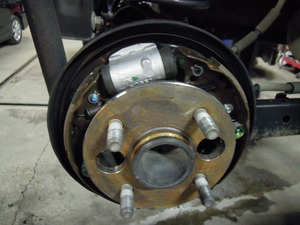

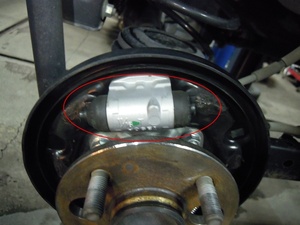

リヤブレーキ。

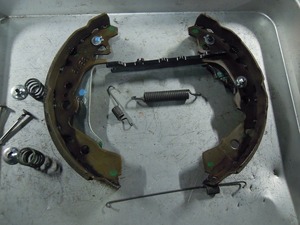

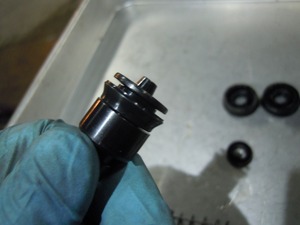

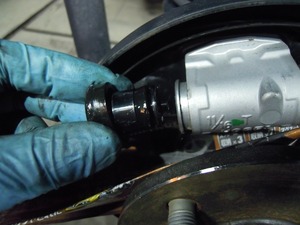

バラバラにしてお掃除。

ライニングは交換。

グリスアップしながら組み立てて

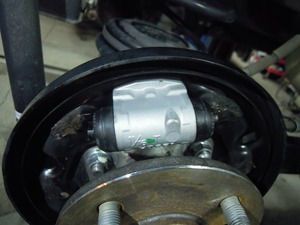

組み付け。

研磨から返って来たブレーキドラム。

組み付けて完了。

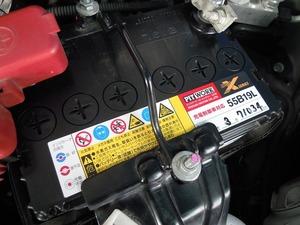

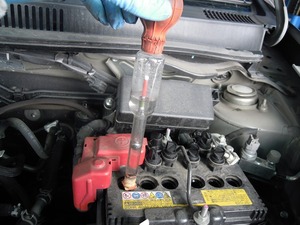

オーダーのバッテリー交換。

出来上がり。
