2017年04月26日

たまには遊ぶ。

常連のお客様から「マネージャー最近サーキット行ってます?」と聞かれたので
「いえ、しばらく走ってませんね」と言うと
「私、仕事辞めたんで一ヵ月暇なんですよ、どこか行きません?」
と言う事になって、お客様何人か誘って行ってきました

サーキット。

田舎のサーキットに平日狙って行ったので、ほぼ貸し切りの状態(サーキット初の方もいらしたのでこれ重要)。
なので自由に走り回れます。
アクセルを床まで踏みつけて走るなんて一般道ではあまり無いですから、こう言う所で思うさまアクセル踏みつけて走ると爽快で面白い

文字通り

朝から(サーキットに向かうキャリアカーから日の出)

散々走り回って

晩まで(帰宅中のキャリアカーから日没)

久々に楽しい一日を過ごせました。

また行こう。。。。。



posted by gunji at 22:53| Comment(0) | 日記

2017年04月23日

ロードスター 走行中異音

ロードスター 平成5年式 E-NA6CE 90,000`
「走行中異音がするんだけど診てもらえませんか?」と言う連絡が入りました。
この時弊社はとっても仕事を入れられる余裕は無かったのですが、あまりにも切羽詰まった感じだったので、とりあえず診せてもらう事に。
入庫頂いてさっそく試運転開始。
って、300mも走らない内に体毛が逆立つほど危険な状態を確認、これは切羽詰まるわと思いつつ今にもタイヤが取れちゃいそうなので急いで帰社。
異音もするけど、とにかく真っ直ぐに走らない。
急いでリフトアップして足回りを確認。
後輪のハブベアリングが左右ともガッタガタです。
初見の車両で整備歴が分からないので、原因は経年劣化と言う事でハブベアリングとハブを交換する事になりました。

部品が揃ったので、作業開始。
するも、矢印のドライブシャフトが全く抜けず。

しょうがないので、ドライブシャフトごとナックルを外して

潤滑剤をしみ込ませつつプレスで圧を掛けるも全く反応なし。
この日は諦めて潤滑剤をさらに吹き付けてプレスをかけっぱなししておきます。

翌日、潤滑剤を塗ってさらにプレス。
抜ける気配なし。

3日目。
なんだかダメみたい。
オーナー氏にその旨伝えて、中古品を取り寄せます。
そして、壊れてもよくなったこのハブ。
破損させる勢いで圧を掛けたらナックルがあっさり破断。
ドライブシャフトはそのまま。
もうこれは外せませんね。

この間「交換したばかり」と言うブッシュは抜き取って

届いた中古品のナックルのブッシュと交換します。

サビを取って

きれいになったら

交換したてのブッシュを圧入。

新品のベアリングを圧入します。
矢印が新品のベアリングです。
上のはただスペーサー、ベアリングに負担が掛からないようにアウターレースに圧力を掛けます。

無事完了。

抜け防止のスナップリングを取り付けて

ハブを

プレスに置いて

ベアリングを圧入

ちなみに、ベアリングに負担が掛からないように矢印のカラーを付けて今度はインナーレースに圧力を掛けるようにして

プレスのスタート位置を調整。
ちょこっとだけ隙間を開けてスタートするのがコツ。

プレス開始。

無事に完了

裏返すとこうですね。

オイルシールを打ち込みます。
曲がって打ち込んじゃうと後で異音の原因になるので慎重に

上手く付いたら

車両に取り付けて
あとは元に戻すだけ

完成。

試運転をして問題が無い事を確認して

出来上がり。



お問い合わせ 郡司自動車工業











posted by gunji at 00:17| Comment(0) | 日記

2017年04月17日

スイフトスポーツ LSD取り付け

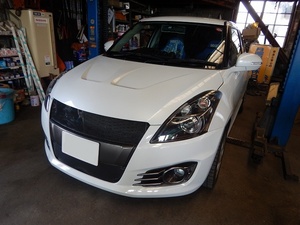

スイフトスポーツ 平成27年式 CBA-ZC32S 40,000`
「LSD付けて」で入庫しました。
最近めっきり減りました、こういう仕事。
ワタシ結構上手なのにね。

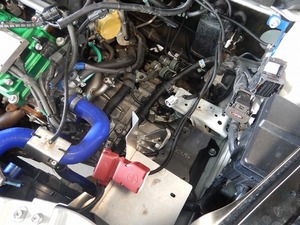

なんだかやる気が出ちゃうエンジンルーム。
さてさて、作業開始。

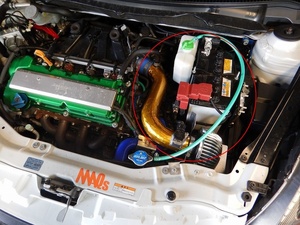

とりあえず、赤丸の部分を取り外します。
何故ならその下にあるミッションに用事があるから。

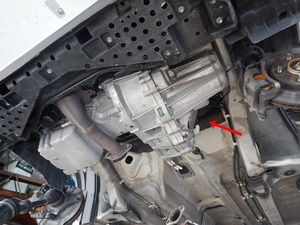

はい、これでミッションの上側のネジが外せます。

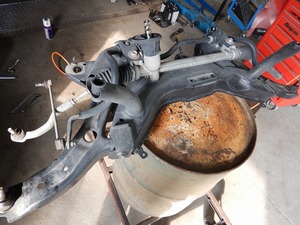

メンバーとステアリングギヤボックスを一緒に降ろして

ミッションを降ろします。

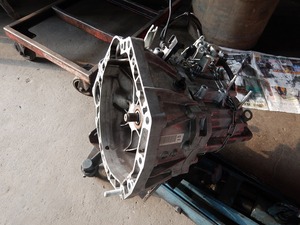

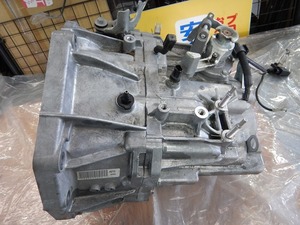

無事降りました。

開けます。

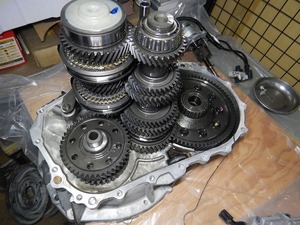

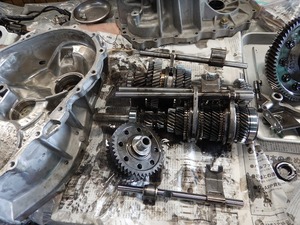

始めから6速で設計されてるからここまでは楽ちん。

用事があるのがこれ。
なのですが、その前にギヤを外しておかないと抜けません。

さて困った。
基本脳トレの為に分解手順を修理書で見ないんですが、どうしても矢印のシフトフォーク達が外せません。
難しい知恵の輪になってるけど、やり方さえ分かればスルッと抜けるのか?
どう考えてもシフトフォーク全部とメインのギヤとカウンターギヤ、リバースギヤもろ共全部一気に引き抜くしか無いように見えるんだけど。。。。
仕方ないので修理書を見てみたら

なんとその通りでしたっ!
この構造はさすがにちょっとびっくり。

気を取り直してお掃除しながら各部チェック。

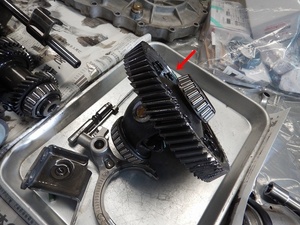

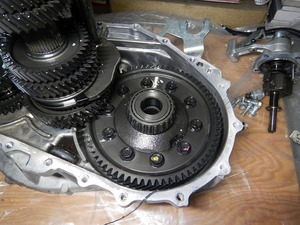

そうそう、これがノーマルデフ。
これをLSDに交換するのが今回のメインのご依頼。

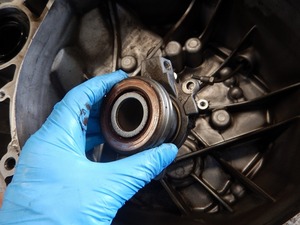

この車両はレリーズベアリングとレリーズシリンダーが一体構造になってます。
これも交換。

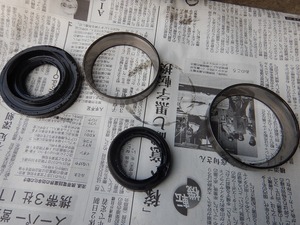

オイルシールも交換。

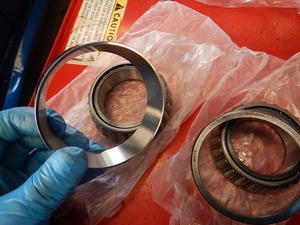

デフサイドのベアリングも交換。

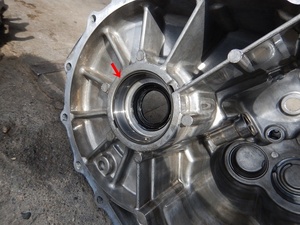

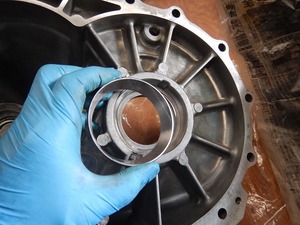

これはそのベアリングと対になってるアウターレース。
もちろん交換。

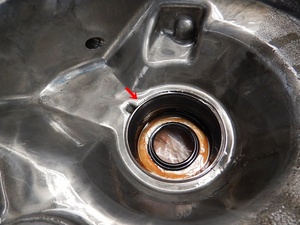

これ。
ちなみに、その向こうに見えるのがオイルシール内側から見た図。

その反対側も同じようになっています。

って、もうこの辺は絶対普通の人には何を言ってるのか分からないよなぁって書きながら思うのですが、さらっと流して頂いて。
要するにオーナー氏にちゃんと交換している旨が伝われば良い訳で。
ちなみに、今回の交換パーツは全てオーナー氏の持ち込み。

外れました。
ケースを洗浄して

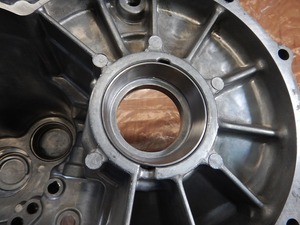

アウターレースを

打ち込んで

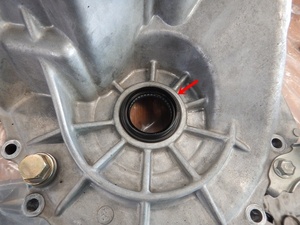

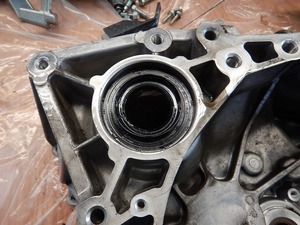

オイルシールも打ち込みます。

ここで一旦ミッションは置いておいて

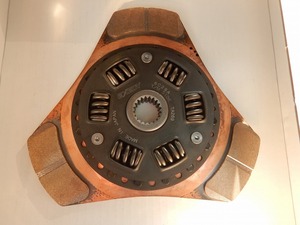

これは戸田レーシングのクラッチディスク。
スポーツ走行に重きを置いて改良する場合、アクセルレスポンスを良くする為に回転する部分は軽ければ軽い程良いので、必然的にこんな形状になります(普通は丸い)。

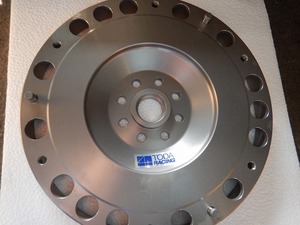

同じく戸田レーシング製軽量フライホイール。
これも同じ理屈で非常に軽く作られています。

せっかくミッションを降ろすんだからついでにこれらのパーツを組んでしまった方が出来上がりの満足度は高いです。
これもオーナー氏のオーダー。

デフに戻って

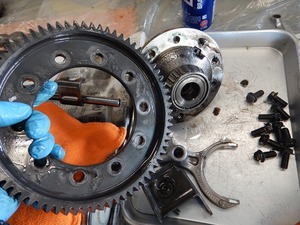

ノーマルデフはもう使わないんですが、リングギヤは使うので取り外します。

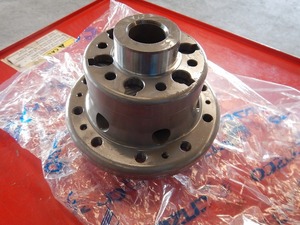

これがLSD。
駆動輪の回転の左右差を規制する装置。
移動の手段としての自動車には必要ないと言うかむしろ邪魔な装置ですが、スポーツ走行では必需品。

今回はイニシャルがどうこうと言うオーダーは無いので、そのまま組み込み。

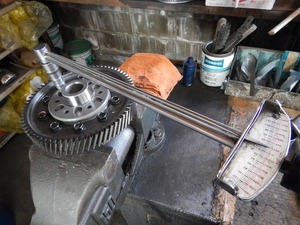

先ほど外したリングギヤを組み付けます。

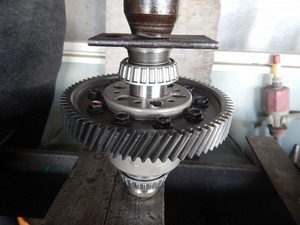

サイドベアリングをプレスで圧入。

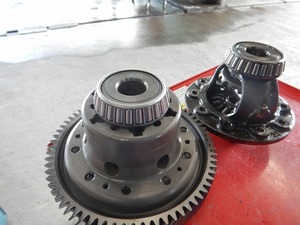

並べるとこう
形状が違うでしょ?

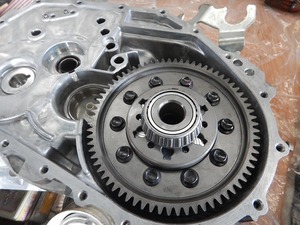

ミッションに組み込んで。

ここからは元に戻す工程。
で、これが大変。

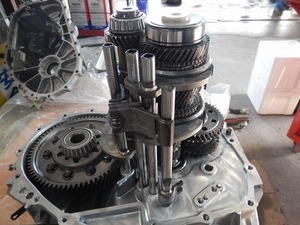

とりあえず、ひとりでシフトフォーク全部とメインのギヤとカウンターギヤ、リバースギヤもろ共全部一気に持ち上げて組み込もうとするもバラケちゃって絶対無理。
メーカーではどうやって組んでるんでしょ?
特殊な冶具でもあるのか?あるな。
でもウチにはありません。
しかし人手はあるので、シフトフォーク差す人、メインギヤとカウンターギヤ入れる人、リバースギヤ入れる人をそれぞれ役割分担して

無事合体。

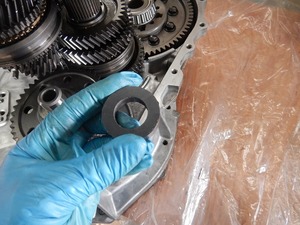

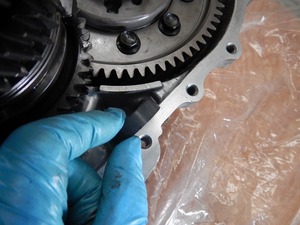

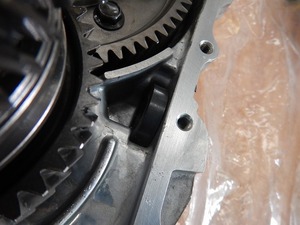

そうそうオーナー氏が気にしてた磁石。
これは、どうしても出ちゃう金属粉を集めるために付いてます。

ここにそっと置く。

って、感じでデフとメインシャフトの間の下面にあります。

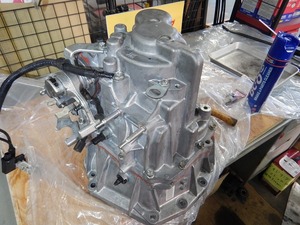

ケースを接着して

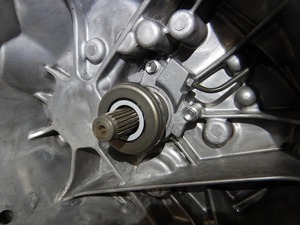

新品のレリーズベアリングとレリーズシリンダーセットを組み付けて

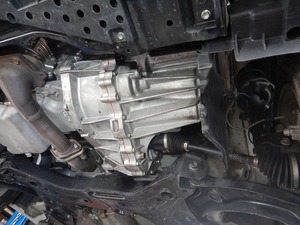

載せたらミッションオイルを注入してテスト走行。
はっはっは。
楽しい車がまた一台増えました。

出来上がり。
