2016年08月26日

スカイライン ウインカースイッチオーバーホール

スカイライン 平成3年式 E-HCR32 100,000`

「ウインカースイッチオーバーホールして」とのご依頼です。
さっそくステアリングコラムからスイッチを摘出。

ウインカーを上げてハンドルを戻すと自動的に切れる装置。
分解してお掃除グリスアップして組み付けます。
いわゆるオーバーホールですね。

グリスに噛み込んだホコリなどもきれいに除去。

それにしても部品点数多そう。
ただ、この当時の部品の良い所は分解が可能な事。

スイッチング回路を分解。

案の定焼けちゃってます。
正常作動していても開けてみると大体こんな物。
いつ接触不良を起こしてもおかしくない。

さらに分解

スイッチング回路

分解して

焼けてる接点を

ペーパー掛け

この辺も
本当はもっと絵になる焼け具合の接点もあったのですが、何故か画像紛失。
最近画像振り分けソフトの調子が悪い。

きれいにします。

接点が完了したら摺動部のオーバーホールです。
古い部品なので、折損に注意しつつ

現行車では考えられないくらいパーツが豪華。

さすがにレバー付け根の分解は折れそうで危険。
なのですが、この中に仕込まれている円筒形の金属の小部品が外れちゃったので、分解しない訳には行かなくなりました。
壊さないように、そおっとそおっと・・・

我々よく言う所の「全バラ」
予想以上に時間が掛かっちゃった。

愛知県からわざわざ取り寄せました。
オーナー氏ご推薦の接点グリス
私も使ってみたかった。

ローラーやその奥のスライド部、バネ。
いちいち塗布して組み付けて行きます。

部品同士が接触する所は全て塗布。

もうベタベタ。
でも、こうする事で操作時の「ガチン」って音から「トン」て感じに変わって操作感が高級になります。
こう言うのは結構大事。

こだわり過ぎて日が傾いてる。。。。

出来上がり。


お問い合わせ 郡司自動車工業








posted by gunji at 21:39| Comment(0) | 日記

2016年08月08日

ブレーキ引きずりその他 86トレノ

86トレノ 昭和60年式 E-AE86 140,000`

久々の更新になってしまいました。
最近はgoopitの方にばかり記事を書いていたので、自然とこっちはおろそかになってました。
お客様に「最近ブログ書いてないけど?(元気なの)」となんだかご心配をかけてしまっているようなので、一応ご案内しておきます。

さてさて、それでは行きます。

前回「エンジン始動不能」で入庫した時に発覚したブレーキ引きずり症状。
今度はそれを「修理して」と言う事で入庫しました。

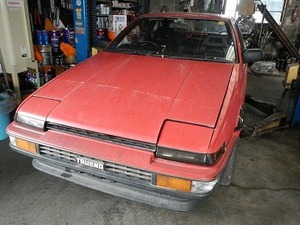

普段ガレージに保管されているナンバーが付いてない車両なので、整備は徐々に進めばOK。
今回もオーナー氏のガレージまで迎えに行ってきました。

症状が重く5人がかりで笑っちゃう程フルパワーで押して何とかリフトに到着。
前に診た時よりも症状が進んです。

それでは点検開始。
一概にブレーキ引きずりと言っても原因は様々。
まずは

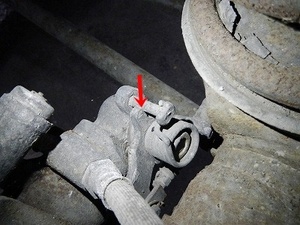

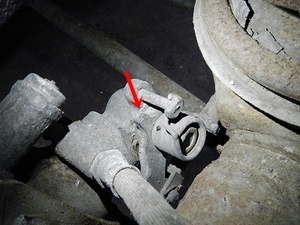

サイドブレーキが作動してるか点検。
今サイドブレーキレバーが戻ってる状態。

引いている状態。

左右とも大丈夫ですね。
ケーブルの固着は無い様です。

引きずりとは関係ありませんが。

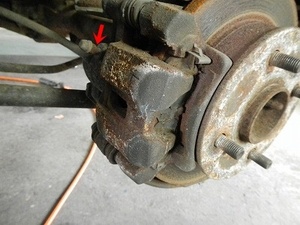

ブレーキフルードを抜く為のバルブのネジがちゃんと緩むか点検。
ここにトラブルがあると大変厄介な事になるのですが、このキャリパー、見るからにガッチリ錆びてます。
ダメにしないように、シックスポイントのボックスレンチを使って慎重に「そぉ〜っと」力を掛けて・・・
良かったっ!無事緩みましたよ、ホントに良かった!!!
もちろん4カ所同じことを繰り返します。

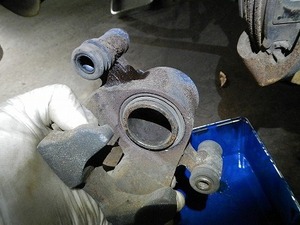

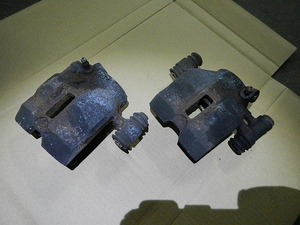

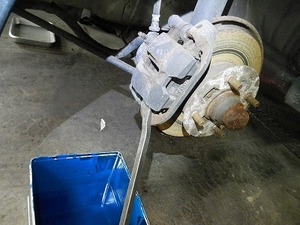

次はキャリパーを取り外します。
ボルトを外しても取れません。
バールで無理にこじって外します。

ひとつ目、取れました。

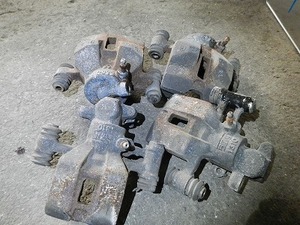

あと、みっつ。

ここまでは割と調子よく進んでますね。

画像ありませんが(撮ってる余裕が無い作業だから)この後、ブレーキホースの点検。
あんまり古いとホースの中のゴムが剥離してワンウェイバルブみたいになっちゃってる事があるんです。
点検の結果、問題ありませんでした。

では、予定通りキャリパーのオーバーホールです。

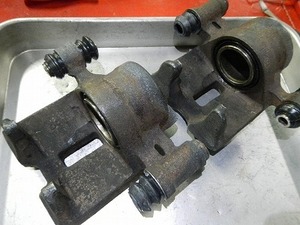

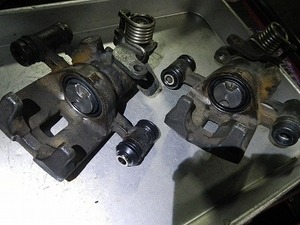

まずはリヤ側から。

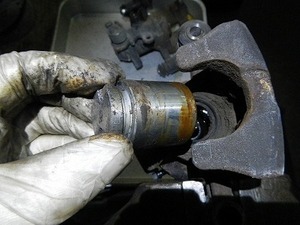

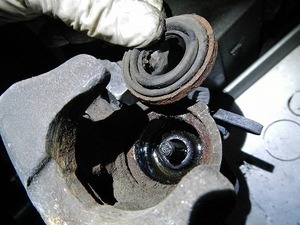

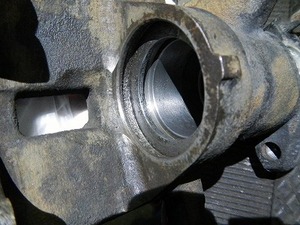

ピストンがこんな感じだと・・・

おおおおお。
やっぱり。

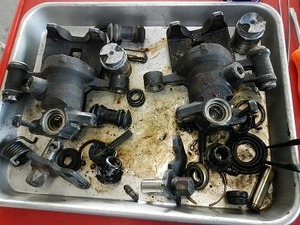

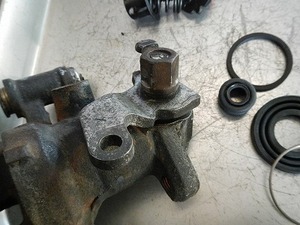

リヤキャリパーはサイドブレーキと兼用なので、部品点数が多いです。
だから先に分解したんですけどね。
とりあえず、異常は無さそう。

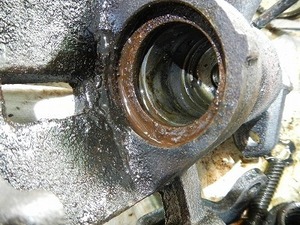

この錆以外は。
1時間や2時間頑張ったからってどうなる感じでは無いですね。
こういう時は、ひたすら錆落としして飽きたら違う作業やってまたさび落として・・・を繰り返して

気が付いたら何とかなってた。って言う感じで進めます。

それにしても良く頑張ったな。

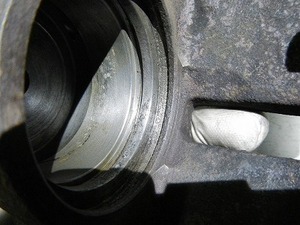

デコボコになってますが、肝心のシリンダーが無事だから何とか使用に耐えると思います。

さぁここまで来れば後は組むだけ。

片側づつ行きましょう。

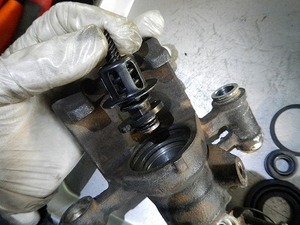

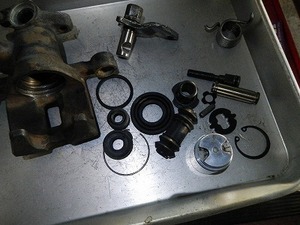

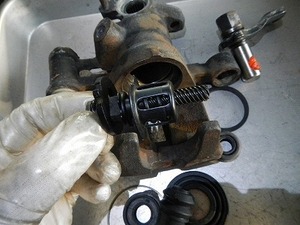

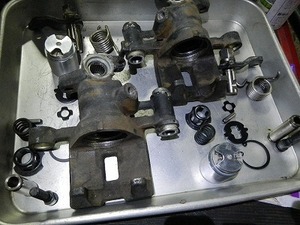

バラバラの部品を組み立てて

シリンダーの中に収めます。

おっと、これを忘れちゃいけない。

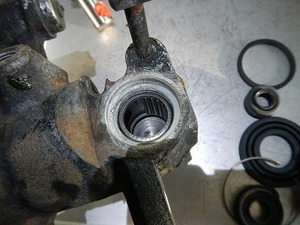

ニードルローラーベアリング。
この頃って、ちゃんとお金掛けてます。

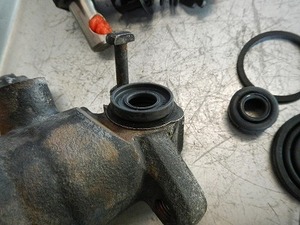

キャップを付けて打ち込んで

レバーを取り付けます。

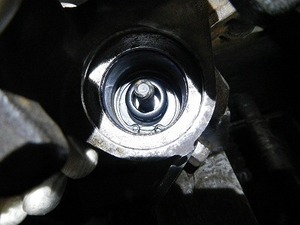

シリンダーにオーリングを付けて

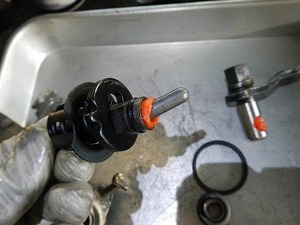

さっき出て来たこの部品を組み込みます。
ホントはこれを入れる特殊工具があるんですが、うちには無いので・・・

工夫して何とかする。

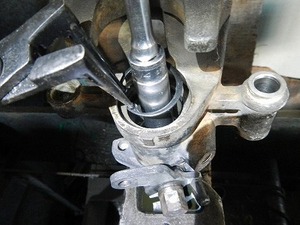

このスナップリングを入れるためにこんな骨の折れる事やってる訳です。

出来た。
っと、思ったらこれは間違い
やり直し。

これが正解。

リターンスプリングを付けて完成。

続きましてフロント行きます。

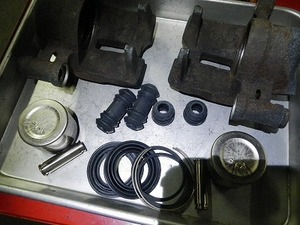

まず分解。

はい。
予想通り。

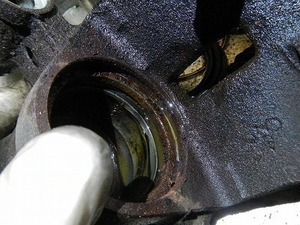

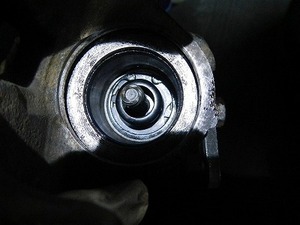

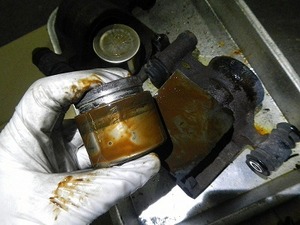

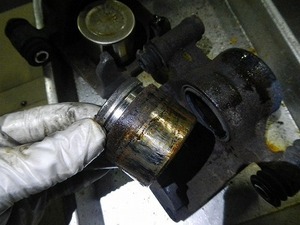

このピストン使えるかな?

修正してみましょう。

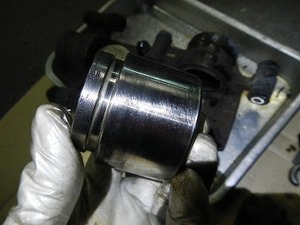

大丈夫でした!
やっぱりこの頃の部品は質が良い。

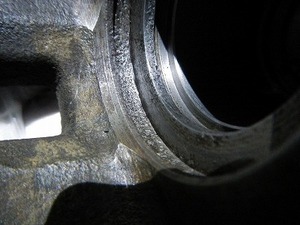

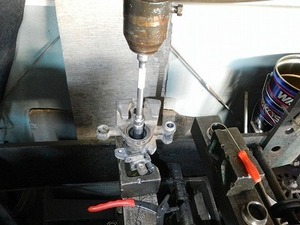

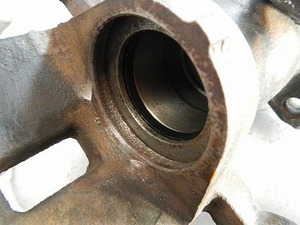

さて、ピストンの錆取り自体はそんなに大変じゃないんですが、こっちが問題。
時間は頂いているので、錆を落として飽きたら違う作業してまた錆落とし・・・って流れはリヤと一緒。

で、いづれこうなります。

後は組むだけ。

完成。

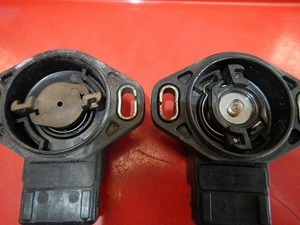

オーダーのスロットルポジションセンサー交換。
部品を用意して頂いたのですが、違う物でした。
なので、一旦分解して接点を修正しました。

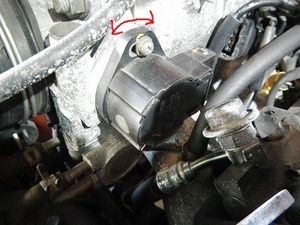

エンジンに取り付けます。

取り付けたら接点の調整をします。

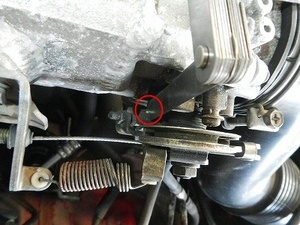

この状態で(スロットルバルブが閉じている状態で)

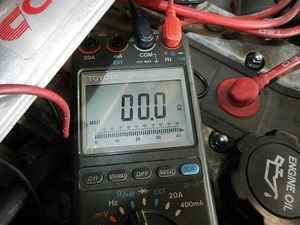

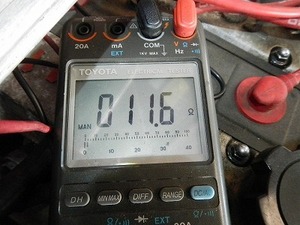

導通してて(ちょっと抵抗値大きいのが心配)

シックネスゲージをはさんでスロットルバルブをちょっと開けた状態にした時に

導通が切れれば調整は完了。
って、簡単に書きましたが実際はちょっとネジを締めただけで数値が変わっちゃうので、何回も繰り返す事になります。
さてさて、後は実際に作動しているか確認します。
エンジンを始動させてインジェクターの作動音を聴く事で確認出来ます。

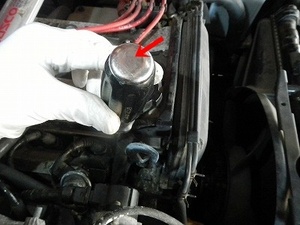

サウンドスコープと言う聴診器みたいのがあるのですが、私はこっちの方が好き。
ドライバーです。

ここに直接耳を当てて異音チェックしているのを見かけますが、あれは間違い。

ドライバーをこう握って指をクッションにして振動を逃がして聴くのが正しいやり方。

で、大丈夫。
回転を上げて戻ってくる時の燃料カット機能がちゃんと働いてました。
抵抗値が大きかったので心配でしたがちゃんと動作するようになりました。

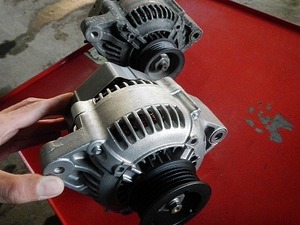

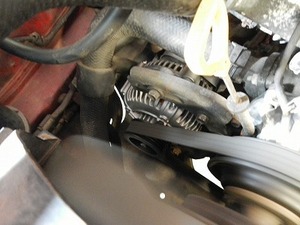

今回最後のオーダーが発電機の交換です。
発生電流ゼロアンペアでした。

取り付けて動作チェック。

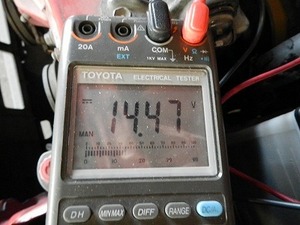

調整電圧値。
正常です。

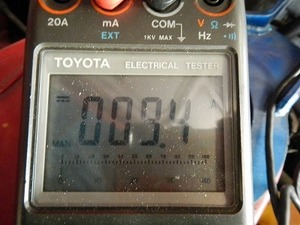

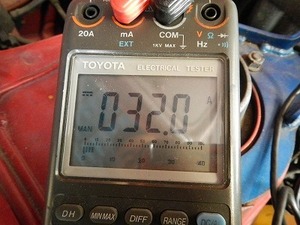

無負荷時電流。
OKです。
無負荷とはヘッドライトとかエアコンとかの電気を使ってない状態。

次は負荷を掛けてのテスト。
ヘッドライト点灯、もちろんハイビーム、リヤ熱線のスイッチも入れちゃいます。トドメにエアコンONって、この車両エアコン故障中なんでした。
全力で電気負荷が掛けられないので、本当なら40アンペア以上になるはずなんですが、上がりません。
ですが、それでもこの数値なら大丈夫でしょう。

今回の所はここまで。

出来上がり。

お問い合わせ 郡司自動車工業




























posted by gunji at 21:35| Comment(0) | 日記
