2017年08月17日

クラシックミニ ミッションオーバーホール #1

ミニ 1998年式 E-99X 30,000`

今回のネタは結構長いので分割してお送り致します。
本日はその第1段。
ミッションオーバーホール編です。



まミニ (1).jpg

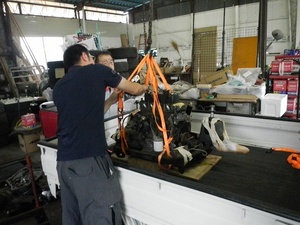

ある日。軽トラックにエンジンを載せて来店したオーナー氏(手前)。

まミニ (4).jpg
届いたのはこちら。

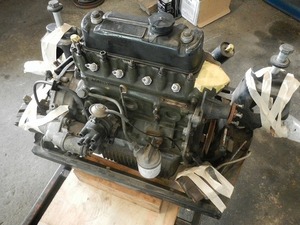

先ほどエンジンと書きましたが、実際にはエンジン、ミッション、サブフレームその他一式。
平たく言うと、車両からスポッと降ろしたまんま。
どこからか買って来たそう。

まミニ (16).jpg

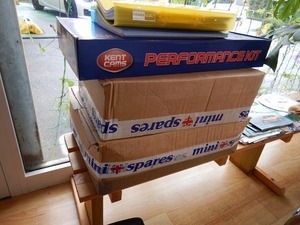

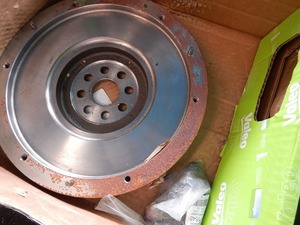

そして、箱に入れられた個人輸入した部品達。
それから、オーナー氏が用意してくれた整備書のコピー。

まミニ (23).jpg

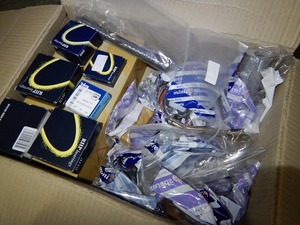

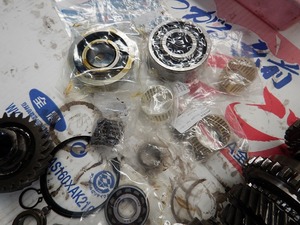

箱の中身はこんな感じ。
細々したパーツがぎっしり。
とりあえず、全部開封して何があるのか確認。
ミニって凄いですね。
リペアパーツが本当に充実してます。
部品が無くて乗れなくなるって事は無いんじゃないだろうか。
そういう意味では本当に一生モノ?




さてさて、では分解開始。

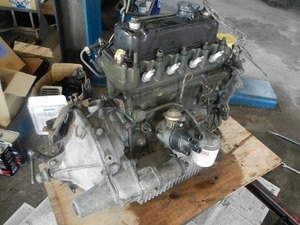

まミニ (7).jpg
この車両はミッションの上にエンジンが載ってる2階建て構造。
これがどうやって繋がってるのか、長年の疑問でした。

まミニ (8).jpg
へぇ。

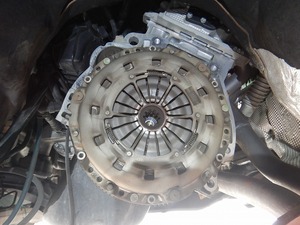

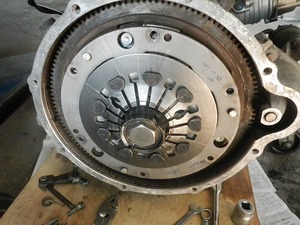

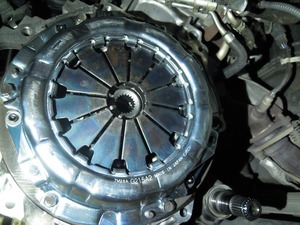

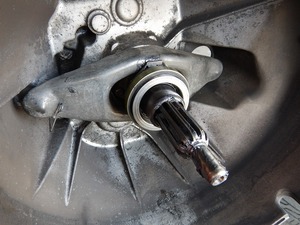

クラッチってこうなってるのか。
なるほどなるほど、ギヤ駆動でクラッチからミッションに。。。。へぇ。
謎が解けて行くので結構楽しい。

まミニ (10).jpg

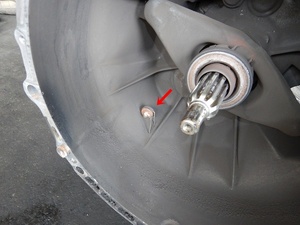

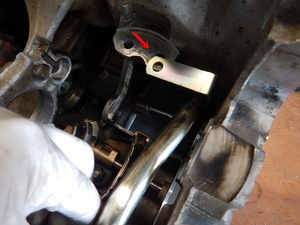

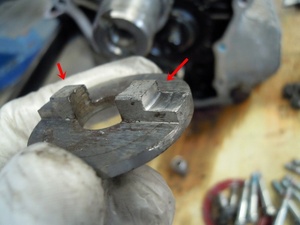

これはその途中の部品、矢印のでっぱりのここだけでエンジンの力がミッションに伝わる構造になっています。
無理な力が掛かるとここを破損させてミッション守るみたいな設計なのかな?もしかして。

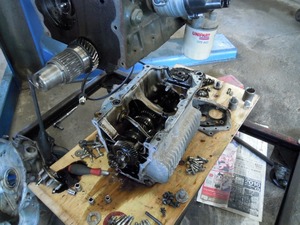

まミニ (11).jpg

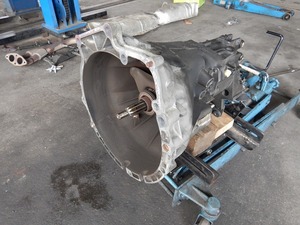

はい、ミッションだけになりました。

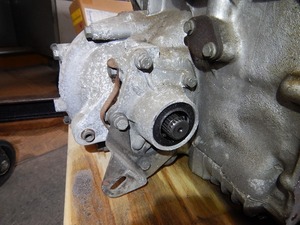

まミニ (13).jpg

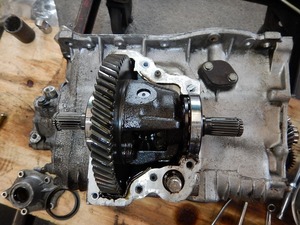

正確にはデフも付いてますけど。

まミニ (14).jpg

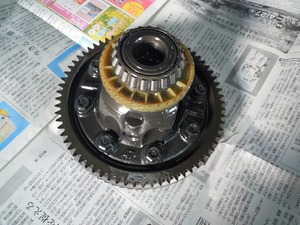

まず、デフを取り外して

まミニ (15).jpg

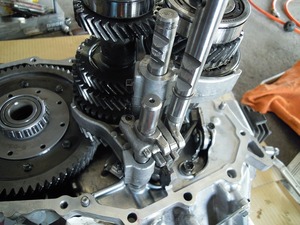

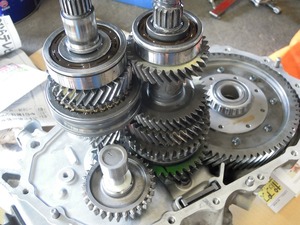

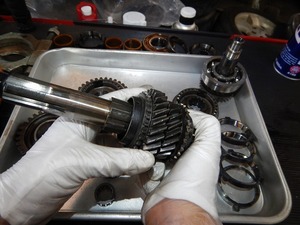

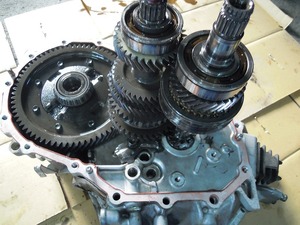

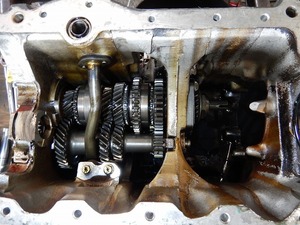

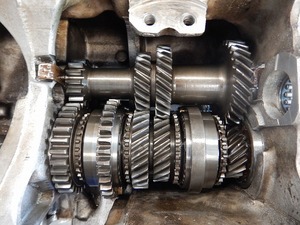

4速ミッション。
色んなアイディアがぎっしり。
整備書無しでは分解出来なかった。

まミニ (18).jpg
まさかの2分割だったメインシャフト。

まミニ (20).jpg
はい、取り外し完了。

まミニ (21).jpg

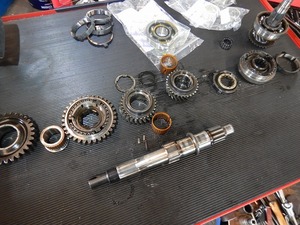

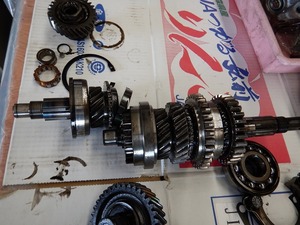

メインシャフトと

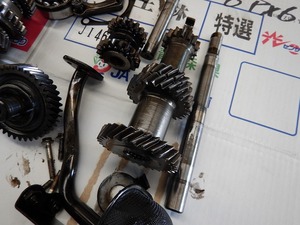

まミニ (22).jpg
カウンターシャフト

まミニ (25).jpg

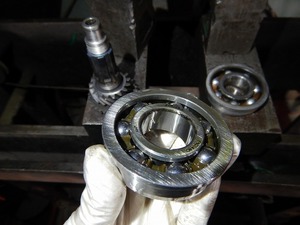

ベアリング類は全て交換。

まミニ (26).jpg

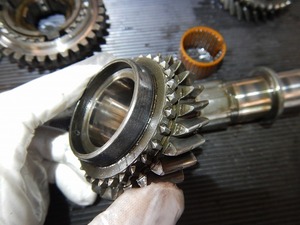

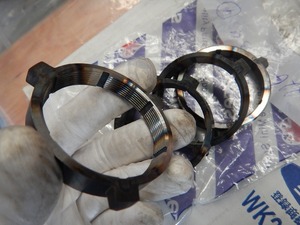

シンクロも交換。

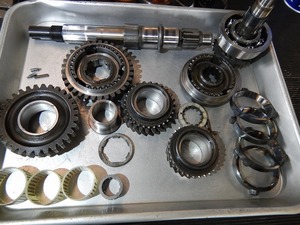

まミニ (28).jpg
ギヤ類は確認して再使用します。

まミニ (27).jpg

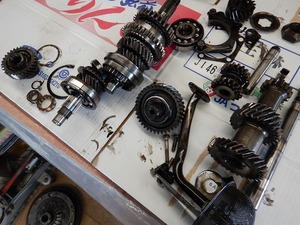

分解完了。
ベアリング以外はプレス無しで分解出来る!
でも、組むのは大変だこれ。

まミニ (29).jpg

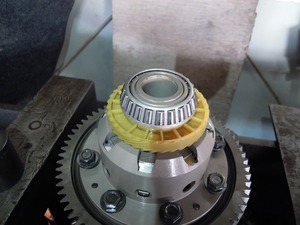

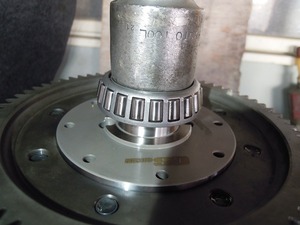

で、ベアリングをプレスで打ち直して

まミニ (30).jpg
組み立て。

まミニ (31).jpg

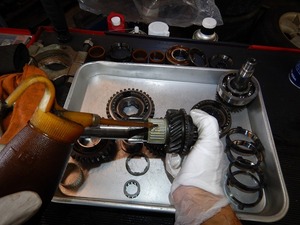

ミッションオイルを塗りながら

まミニ (32).jpg
重ねて行きます。
ちなみに、助手を使って私目線で画像撮ってます。

まミニ (33).jpg

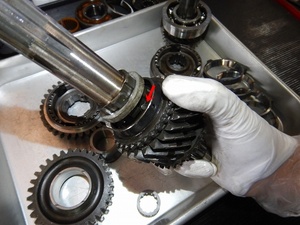

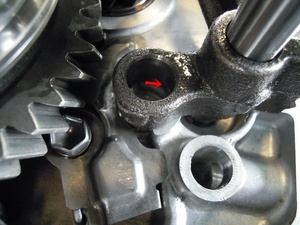

1番の山場。

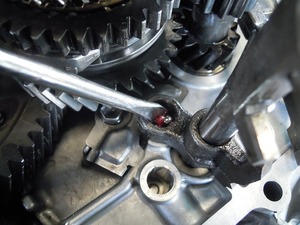

表裏にある矢印のピン2ヵ所を押し込みつつギヤを入れる。
手が3本欲しくなります。
何度も失敗しつつ

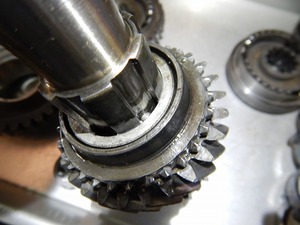

まミニ (34).jpg
やった入ったっ!バンザーイ!ってやった者にしか伝わらないだろうな。。。

まミニ (35).jpg

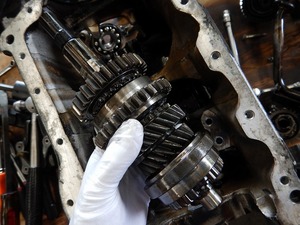

メインシャフト完成。

まミニ (36).jpg

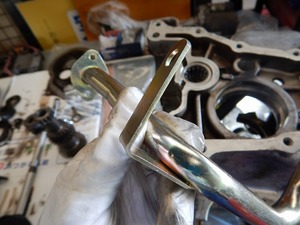

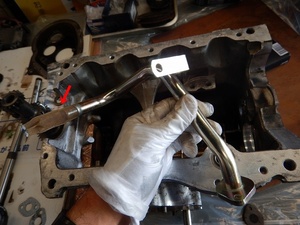

オイルストレーナー。
純正と違って低い位置に吸い口が横向きになっていて、強いコーナーリングGでもオイルが吸える優れもの。
らしい。

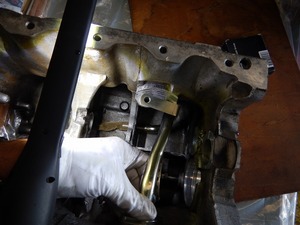

まミニ (37).jpg
しかし、どうにも入らん。
ネジ穴も全く合わないし。

まミニ (38).jpg

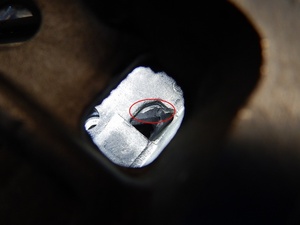

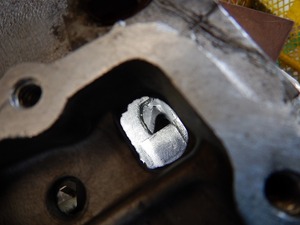

と、よく見てみたらミッションケースにバリ。
あれに当たって入らなかった模様。

まミニ (39).jpg
削り飛ばす。

まミニ (40).jpg
更にステーをうまい事調整して

まミニ (41).jpg
よしよし、これでいい。

まミニ (42).jpg
やや知恵の輪気味なので、組み付け、修正を繰り返して

まミニ (44).jpg
無事入りました。
各ギヤにスムーズに入るかチェックをして

まミニ (45).jpg

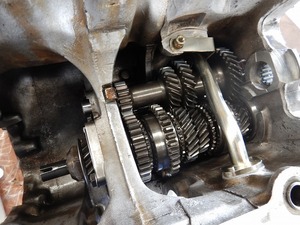

出来上がり。

つづく。













posted by gunji at 20:00| Comment(0) | 日記

2017年07月26日

スカイライン タービン交換その他。

スカイライン 平成3年式 E-HCR32 110,000`

「そろそろタービン交換したい」と言う事で入庫しました。

事前打ち合わせで部品も揃ってます。
こうしてみると結構な量ですね。

では、作業開始。
目的のタービンは矢印の奥。


各パイピング類を取り外して

遮熱板達を取り外せばタービンが出て来ます。

はい、こんな感じ。
っと言ってもよく分からないから別角度で

この方がタービンっぽく見えますね。
外します。

はい、外れました。

これはコンプレッサーホイール
燃焼室に圧縮空気を送ります。

こっちがタービンホイール
排気ガスを利用してコンプレッサーホイールを回します。
何が壊れてるって訳でありません。
オーダーはあくまでリフレッシュ。

エキゾーストマニホールドも新品交換するので、外します。
っと外し始まったら最初の一本が

コロンって取れました。

なんて事でしょう!折損してますっ
結局、全部外してみたら

最初の一本目が一番シリンダーのここ。

二本目が六番シリンダーのここ。
共に両端の、計二本。

今日中にタービン付けておきたかったのに。。。。
と、なげいていても誰も助けてくれないので自分で何とかします。

このままだとドリルが入らないからパワステポンプを一旦外してずらしておいて

ドリルで穴をあけます。
まずは細い歯を使って穴をあけ、徐々に太い歯に替えて行って

逆タップでネジの抜き取り

良かった。
無事抜けました。
ここまで折損を発見してから軽く2時間。

6番シリンダー側は狭いからさらに大変。

同じように逆タップで

抜き取り完了っ!

結局ほぼ一日掛かっちゃいました。

新品スタットボルトを取り付けて

新品エキゾーストマニホールド

遮熱板も新品。ちなみにネジも

新品のターボチャージャー

さすがにコンプレッサーホイールが綺麗。
車両に取り付けて

これも今回のオーダーのひとつ。
東名パワード製タービンアウトレット。

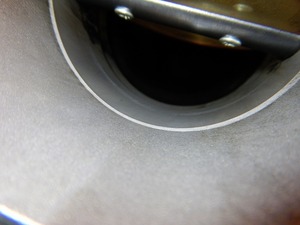

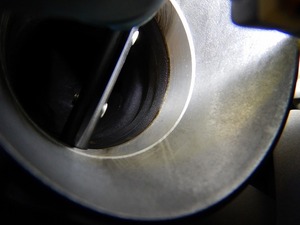

内壁の処理が綺麗です。

なかなか良い出来。

と思って取り付けたら矢印の所に付くべきネジがタービンアウトレットの外壁に当たって取り付け出来ません。
しょうがないのでスタットボルトを使って小さめのセルフロッキングナットで固定しました。

東名のロゴが浮き彫りになっていてかっこいい。
でもここには

遮熱板が付くから見えなくなっちゃう。

ホース類もついでに新品交換。

バンドも。

忘れてたボンディングアース。

ここで気付く。
取り付けの間違い。
本来矢印は

横向き。
そして、ボンディングアースが付く。

排気温度センサーを新品に交換。

完成。

その他のオーダーのひとつがシート洗浄。
取り外して

洗剤をスプレー

スプレー

スプレー

裏側もスプレー
ちなみに使っているのは、オートグリムの洗浄液。
少々お高いですが、その値打ちがあります。

次にたわしでゴシゴシ。

ゴシゴシ。

ゴシゴシ。

細かい所もゴシゴシ。

しばらく馴染ませて

高圧洗浄機で丸洗い。

真夏じゃないと出来ない大技。

炎天下で乾燥。
車両に取り付けて



出来上がり。


お問い合わせ 郡司自動車工業


















posted by gunji at 22:29| Comment(0) | 日記

2017年07月20日

スイフトスポーツ キャリパーオーバーホールその他

スイフトスポーツ 平成24年式 CBA-ZC32S 70,000`
少し前に「そろそろブレーキ周りをオーバーホールしたい」と言う事で打ち合わせして、この度決行となったスイフトスポーツ。
この間一緒にサーキットに遊びに行ったメンバーのひとり。

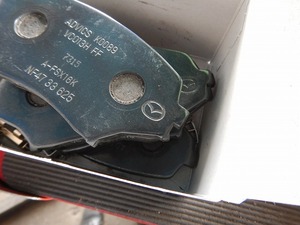

オーナー氏が用意して来たブレーキローターとブレーキパッド。

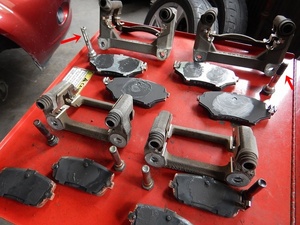

弊社で用意したブレーキキャリパーオーバーホールの為の部品達。

今回行うのはフロント側

確かに交換したくなっちゃいますね、これだけ荒れてると。

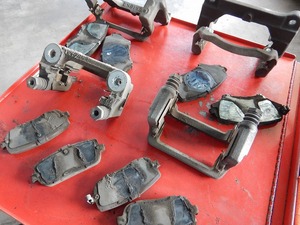

ブレーキパットの地金が熱で変色してます。
これだけ焼けてるとパッド面は

当然こうなりますね。

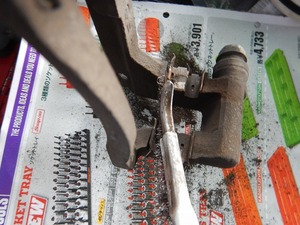

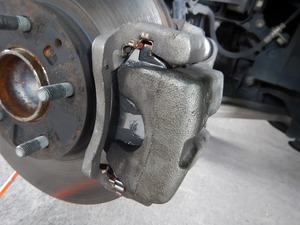

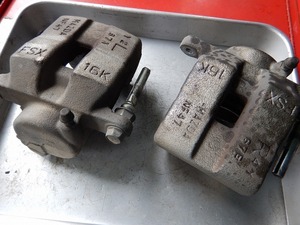

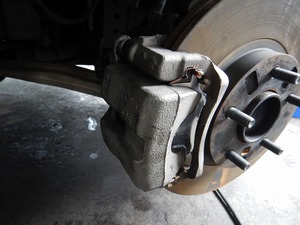

キャリパーを取り外して

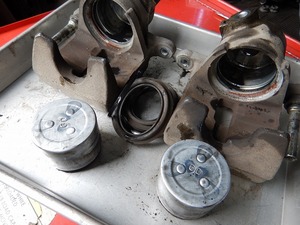

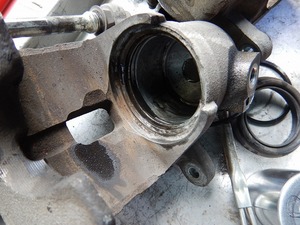

分解。

錆で固着しちゃってのオーバーホールとは違ってメンテナンスの為のオーバーホールは正直楽。

洗浄して

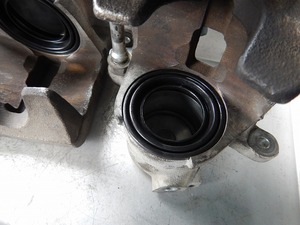

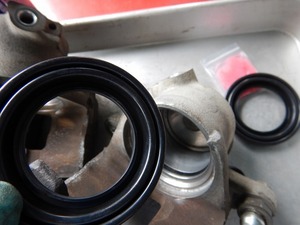

ピストンなんてちょっと掃除しただけで新品みたい。

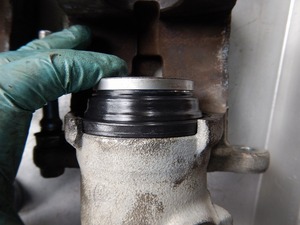

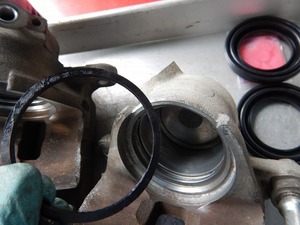

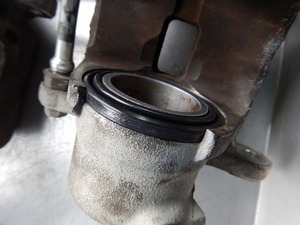

このタイプのキャリパーは先にブーツを入れておくとしっかり組めます。

後からピストンを組み付けます。
って、さらっと書いたけどやってみると結構難しい。

ピストンを押し込んでキャリパーは完了

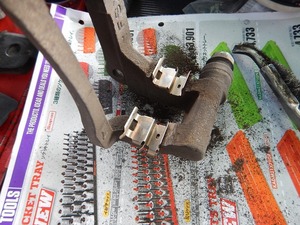

パッドサポートシムもワイヤーブラシできれいにします。

きれいになりました。
良い感じです。

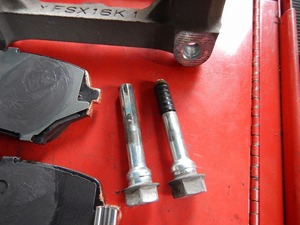

新品ローターを組み付けてキャリパーサポートを取り付けて
